Genelec 7070APM занимает среднюю позицию в линейке новаторских сабвуферов финской компании Genelec, широко известной благодаря своей активной мониторной акустике.

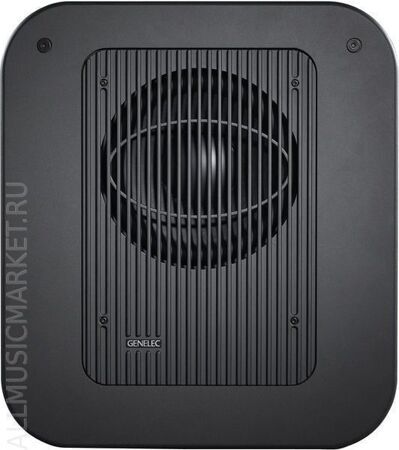

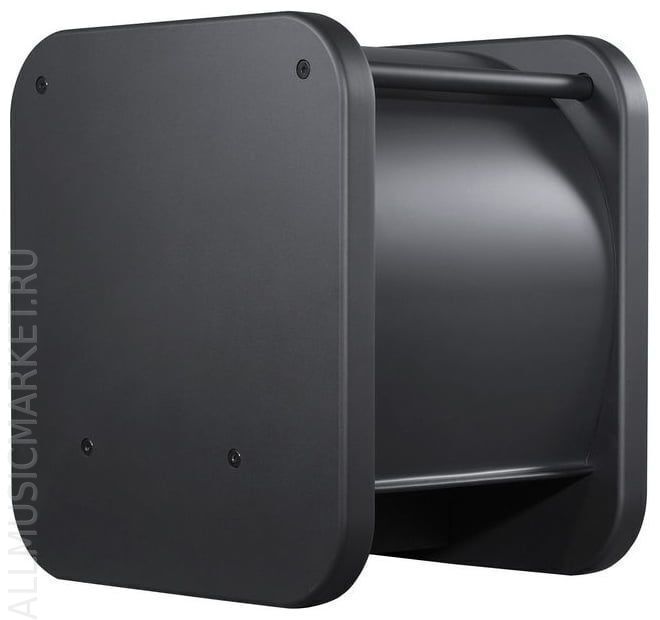

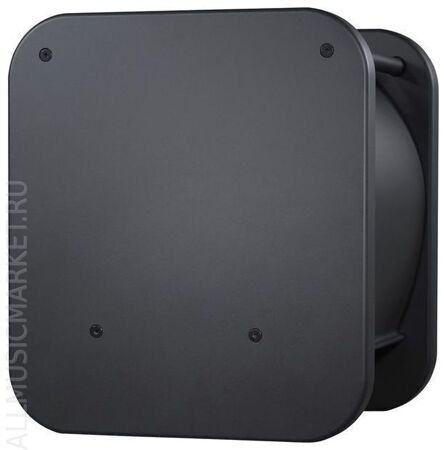

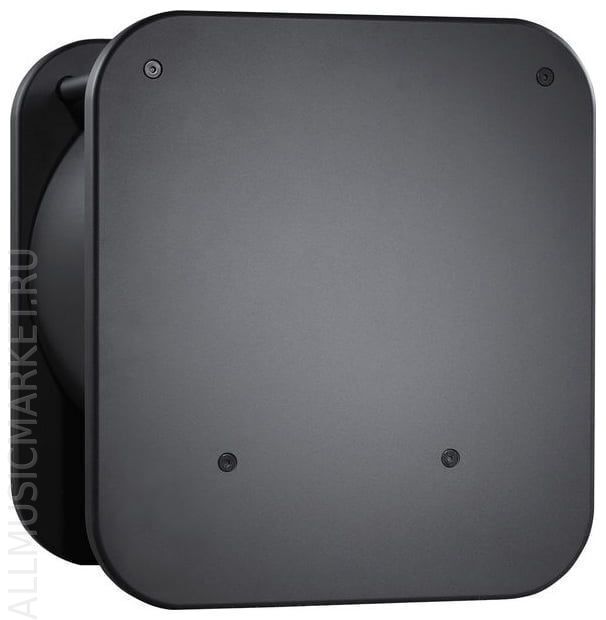

50-килограммовый корпус выполнен по технологии, получившей название Laminar Spiral Enclosure (LSE) – ламинарный спиральный кабинет. Его средняя часть представляет собой стальной лист, закрученный в спираль, который ограничен с обеих сторон массивными MDF-плитами толщиной в 5 см, стянутыми двумя стержнями. Благодаря такой конструкции средняя секция корпуса превращается в трубу-волновод, которая при довольно большой длине и немалом объеме не занимает много места и способствует плавному течению потока воздуха, исключая турбулентные завихрения и шумы. В одной из плит находится 305 мм НЧ-драйвер, защищенный снаружи алюминиевой решеткой, которая в то же время является радиатором для отвода тепла от встроенного усилителя.
Наряду с каскадом усилителя модель имеет цепи активного разделительного фильтра и контуры защиты вуфера от перегрузки. Фирменная 6.1-канальная система Bass Management (блок управления басом) точно распределяет входящий сигнал между сабвуфером и акустическими системами, направляя самые низкие частоты в канал сабвуфера. На борту присутствует тон-генератор, предназначенный для аккуратного фазового выравнивания.

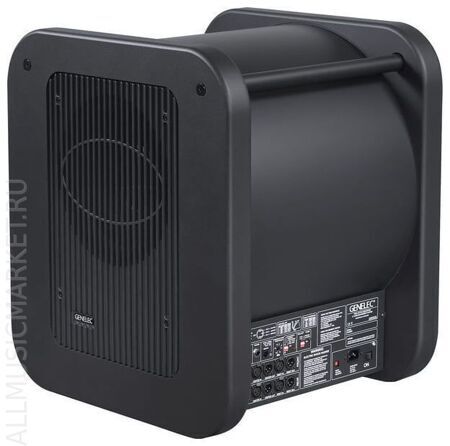

В нижней части корпуса Genelec 7070APM установлена панель, включающая в себя по 6 входных и выходных XLR-разъемов системы Bass Management, разъем SUM OUT (XLR) для подсоединения второго сабвуфера, балансный разъем LFE, объединенный с входом SUM IN, интерфейс RJ-11 для пультов ДУ (опция). Есть разъем BYPASS для опционально доступного дистанционного блока с тумблером, включение которого позволяет обойти цепи блока управления басом. Для входа LFE имеется НЧ-фильтр. Частоты среза в 85 и 120 Гц выставляются с помощью модуля dip-переключателей, можно также ступенчато подкорректировать чувствительность (0-10 дБ). Второй модуль dip-переключателей позволяет устанавливать значение спада АЧХ и изменять фазировку. Кроме того, на панели есть отдельный регулятор входной чувствительности. Имеется индикатор режимов работы, тумблер питания и селектор выбора напряжения.
Главное преимущество такого сабвуфера перед его обычными «одноклассниками» – это более натуральное, точное и глубокое воспроизведение НЧ (нижний порог достигает 19 дБ), а также гибкая интеграция в систему (5.1 и 6.1-канальную или стерео) и получение максимально цельного звучания.
Особенности:
- Корпус выполнен по технологии Laminar Spiral Enclosure (LSE)
- Встроенный усилитель мощностью в 250 Вт
- Система управления басом (6.1-канальная)
- Вуфер диаметром в 305 мм
Технические характеристики:
| Количество динамиков |
1 |
| Диаметр и тип НЧ-излучателя |
305 мм НЧ-драйвер |
| Тип корпуса |
фазоинверторный, технология Laminar Spiral Enclosure (LSE) |
| Максимальная выходная мощность встроенного усилителя |
250 Вт |
| Диапазон частот |
19 – 85 (120) Гц (± 3 дБ) |
| Максимальное звуковое давление |
более 112 дБ |
| Частота среза кроссовера (канал LFE) |
85/120 Гц |
| Регулировка уровня входной чувствительности |
от +12 до -6 дБ |
| Крутизна среза |
от 0 до -6 дБ (шаг в 2 дБ) |
| Регулировка фазы |
0 - 270° (шаг в 90°; 85 Гц) |
| Коэффициент гармоник усилителя |
менее 0,05% |
| Функции |
система управления басом (6.1-канальная), возможность подключения второго сабвуфера, регулировка чувствительности и частоты среза, возможность подключения пульта ДУ, переключатель фазы |
| Входы |
шесть балансных (XLR) для системы управления басом Bass Management, балансный разъем LFE (XLR), объединенный с входом SUM IN |
| Выходы |
шесть балансных (XLR) для системы управления басом bass management, выход SUM OUT (XLR) |
| Прочая коммутация |
6,3 мм вход BYPASS для дистанционного переключателя, который активирует функцию обхода системы Bass Management; интерфейс RJ-11 для подключения опционального пульта ДУ |
| Максимальная потребляемая мощность |
250 ВА |
| Номинальная потребляемая мощность при отсутствии сигнала |
15 ВА |
| Габариты (ШхВхГ) |
555х625х490 мм (включая ножки и грили) |
| Вес |
50 кг |
